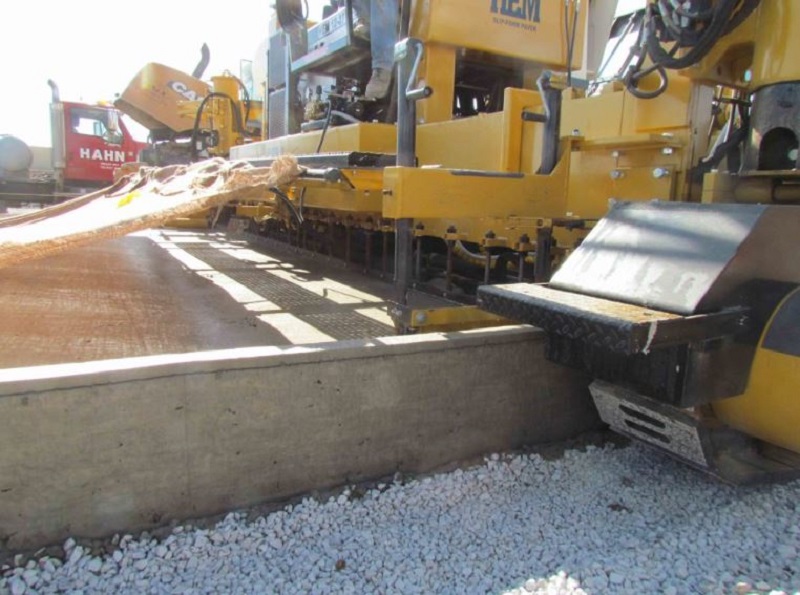

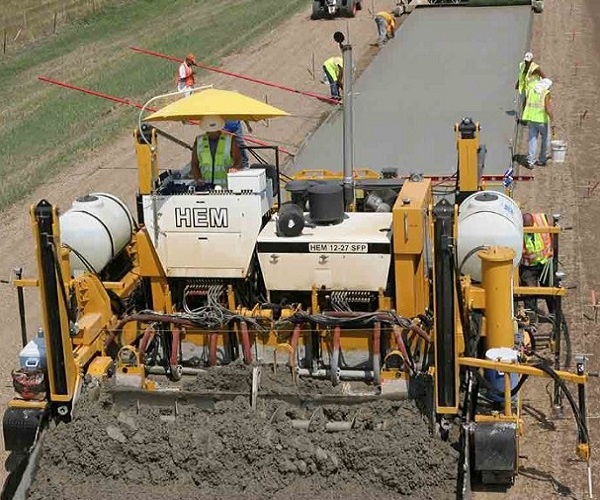

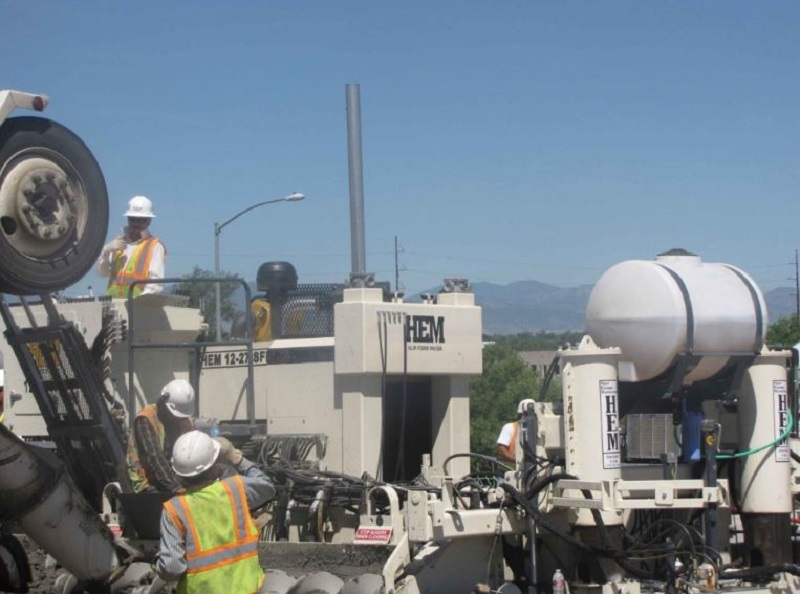

Укладчик бетона HEM SFP 12-27

Дизельный двигатель с турбонаддувом* -

• 240 л.с. (179 кВт) Уровень IV
• закрытый моторный отсек
• звукоизоляция двигателя

Резервуар для гидравлического масла объемом 211 галлонов (798 литров)

Топливный бак на 116 галлонов (440 литров)

2 Теплообменника Гидравлической системы с электрическим вентилятором

16 Гидравлических вибраторов

• вертикальная регулировка, управляемая с платформы оператора
• индивидуальные или массовые регулировки скорости вибратора
• автоматическое отключение при перемещении машины
• максимальный расход 4 галлона (15,14 литра) в минуту
• нормальное рабочее давление 800-1300 фунтов на квадратный дюйм

16 Гидравлических вибрационных контуров с индивидуальным регулированием

• компенсация давления

Гидравлическая насосная система

• (2) трехступенчатые гидравлические насосы
• двухступенчатый гидравлический насос
• один предохранительный коллектор для удобного контроля и регулировки давления

Две Гусеничные гусеницы

• длина: 12 футов 4 дюйма (3,76 м)
• ширина: 12 дюймов (30 см)
• шаг 6 дюймов (15 см) - тройные грунтозацепные башмаки
• редуктор 66:1
• герметичные ролики со смазкой на весь срок службы

Ширина укладки 12-27 футов (3,65 - 8,2 м)

• с шагом 6 дюймов (15 см)
• основная рама 12 футов (3,65 м) (минимальная ширина)
• дополнительная ширина укладки до 35 футов (10,67 м) является необязательной

Поддоны Для Укладки Тротуарной плитки

• секции, скрепляемые болтами для укладки тротуарной плитки: 12-27 футов (3,65 - 8,2 м) с шагом 6 дюймов (5 см) толщиной 3/8 дюйма, высотой 18 дюймов и длиной 52 дюйма (толщина 9 мм, высота 45 см, длина 132 см)
• электрическая коронка ”на ходу" для непрерывного укладки в переходах и перекрестках
• трамбовки и вибрационная стойка следуют за вертикальным перемещением лотков
• гидравлическая силовая коронка, управляемая с пульта оператора
• индикатор заводной головки
• вставки для бордюрных форм для правой и / или левой стороны
• 8-дюймовые (20,3 см) удлинители заднего противня с вертикальными стабилизаторами с интервалом в 1 фут (30,5 см) для точной регулировки и повышения жесткости

Система разделительных трамбовочных брусьев с гидравлическим приводом

• регулируемая глубина трамбовки
• переменная скорость
• система с двумя перекладинами

Боковые формы с гидравлической регулировкой

• 6-позиционная гидравлическая регулировка
• разъемные боковые формы высотой 30 дюймов (76 см) – складываются внутрь для транспортировки
• боковые формы крепятся к основной раме машины, а не к гусеницам
• вертикальный ход 18 дюймов (45 см),
• горизонтальный ход 4 дюйма (10 см)
• регулируемый контроль наклона кромки
• гидравлическое управление с земли и платформы оператора

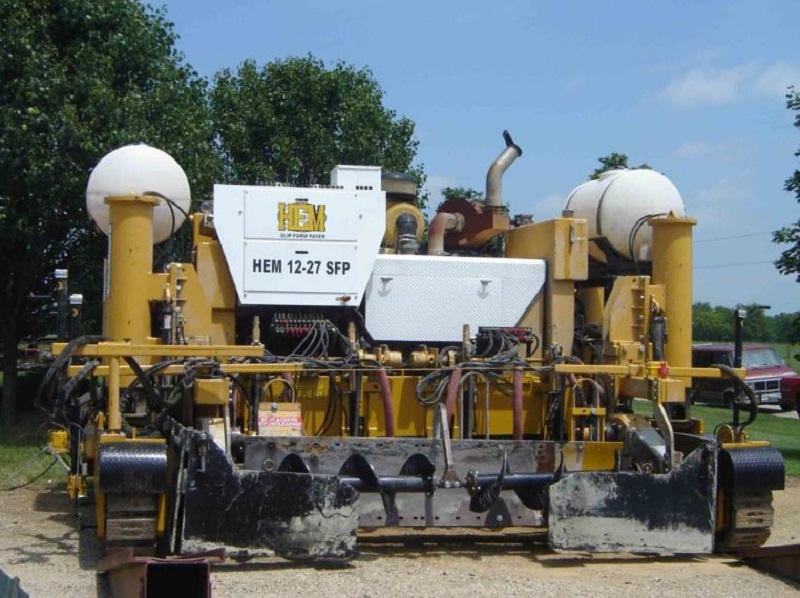

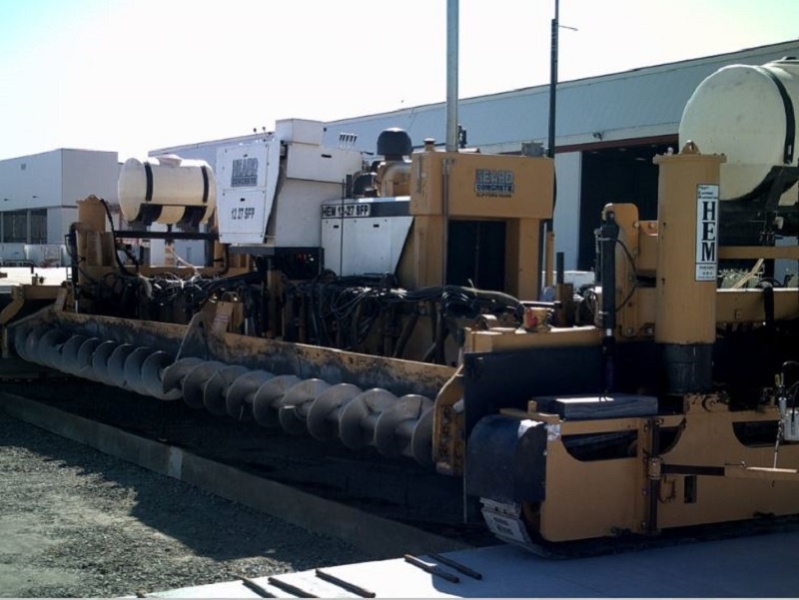

Шнековая система Разбрасывателя

• Разрезные реверсивные шнеки диаметром 16 дюймов (41 см) для большой мощности, планетарные приводы с регулируемой частотой вращения
• шнеки регулируются по высоте
• приводы шнеков защищены от воздействия влажного бетона
• быстрое отсоединение для изменения ширины

Гидравлический отвод

• отбойные плиты с гидравлическим управлением
• индивидуальное управление для укладки с изменяемой шириной укладки

Система контроля уклона

• 4 гидравлических датчика струнной линии
• автоматическое и ручное управление с платформы оператора
• система работает с двумя нитевидными линиями, или “привязкой к уклону”

Система Рулевого управления

• 1 гидравлический датчик линии струны
• управляйте машиной с правой или левой стороны
• автоматическое и ручное рулевое управление, управляемое с платформы оператора

Система Мойки с электроприводом

• (2) резервуары для воды емкостью 110 галлонов (416 литров)
• Гидравлический насос для промывки с мощностью 2000 фунтов на квадратный дюйм, 4 галлона (15 литров) в минуту
• шланг высокого давления длиной 25 футов (7,6 м) и наконечник

Система периодического отключения

• управление одним переключателем
• электронное вместо гидравлического
• контролирует все важные функции машины: уклон, перемещение, трамбовку, вибрацию, устройство для отделки ленты

Платформа оператора

• манометры гидравлической системы: уклон, ход, вибратор, трамбовка, шнек
• гидравлическое управление: перемещение, вибрация, трамбовка, промывка под давлением, отвод, шнек, уклон
• консоль с высокой видимостью “обтекания”
• устройства управления двигателем и контроля, установленные на консоли
• защитные ограждения
• разработано для удобного контроля всех функций машины
• навес

Транспортные габариты

• ширина: 12 футов 4 дюйма (3,76 м)
• длина: ширина укладки плюс 4 фута (1,2 м) (по 2 фута (60 см) с каждой стороны для дорожки и торцевой рамы)
• базовый вес машины (12 футов / 3,65 м): 54 000 фунтов (25540 кг)
• вес по всей ширине (27 футов / 8,2 м): 63 000 фунтов (28636 кг)

* Марка двигателя определяется потребностями заказчика и наличием

Дополнительное оборудование

(не входит в базовую комплектацию)

Полиэтиленовые прокладки

• формование на стальных подушечках, химическая и структурная адгезия

Четыре гусеницы (вместо 2 гусениц)

Дополнительные Комплектные Удлинители Рамы В сборе

• сборка длиной 4 фута (1,2 м)
• включает в себя каркасные секции, лотки для укладки дорожного покрытия, трамбовку, шнек, дорожку
• в комплект поставки не входят вибраторы

Дополнительные Гидравлические Вибраторы

Формы для бордюров, изготовленные по спецификации заказчика

Ключ формы с наружной стороны

• крепится болтами, снимается, обрабатывается в соответствии со спецификациями заказчика

Гидравлические вставки центральных стержней с электронным индикатором

• для вставки прямых брусков в продольный шов

Гидравлический вставщик боковых перекладин с электронным индикатором

• для установки прямых брусков или брусков под углом 90 ° в кромку плиты

Автоматическая Установка Поперечных дюбелей

Гидравлический Осциллирующий отделочник задней ленты с регулируемой частотой вращения

• резиновая лента шириной 14 дюймов (35 см)
• регулируемый натяжитель лебедки

Гидравлический ограничитель бордюров для бордюрных форм

Ручное отключение бордюров для бордюрных форм

Ленточный конвейер для разгрузки транзитного смесителя некондиционного

• 30-дюймовое (76 см) конвейерное крыло длиной 13 футов (3,9 м)
• гидравлический вариатор скорости
• гидравлический сдвиг из стороны в сторону

Датчик для управления задним ходом

Планка для запотевания воды (для полива мешковины)

• высокое давление
• латунные форсунки для запотевания

Дополнительный 4-Портовый Вибрационный Коллектор

(При покупке с новой машиной)

• включает в себя все быстроразъемные устройства для вибраторов
• включает в себя 4 индивидуальных регулятора скорости вибратора
• включает в себя все гидравлические шланги
• заводская установка
• включает в себя дополнительную мощность вибрационного насоса

Дополнительный 8-Портовый Вибрационный Коллектор

(При покупке с новой машиной)

• включает в себя все быстроразъемные устройства для вибраторов
• включает в себя 8 индивидуальных регуляторов скорости вибратора
• включает в себя все гидравлические шланги
• заводская установка
• включает в себя дополнительную мощность вибрационного насоса

4-точечный подъемник с выносными опорами (для подъема асфальтоукладчика для погрузки в грузовик)

• все гидравлические органы управления
• позволяет загружать асфальтоукладчик на грузовик без доступа к боковому пандусу

Гидравлический Осциллирующий Автоматический Поплавок

• переменная скорость поперечных колебаний
• переменная частота колебаний спереди-сзади
• поддается коронке
• поддон из нержавеющей стали длиной 8 футов (2,43 м)

Гидравлический контроль наклона кромки (вместо ручного)

• гидравлическое управление из положения на земле

Устройство для формирования металлических шпоночных пазов и штамповка

• необходимо указать для левой или правой стороны

Важнейший пакет запасных частей

Пакет фильтров сроком на 2 года

 Дополнительная длина и ширина колеи

Материал и технические характеристики могут быть изменены без предварительного уведомления
